某学院校园网综合布线系统经典案例

1.项目概述

从广东省某学院实际情况出发，校园网工程分为三个阶段完成。第一阶段实现校园网基本连接，第二阶段校园网将覆盖校园所有建筑，第三阶段完成校园网应用系统的开发。学院校园网建设的一期工程覆盖了教学、办公、学生宿舍区、教工宿舍区，接入信息点约为2600个，投资400万。为了实现网络高带宽传输，骨干网将采用千兆以太网为主干，百兆光纤到楼，学生宿舍10M带宽到桌面，教工宿舍100M带宽到桌面。

2.校园建筑物布局说明

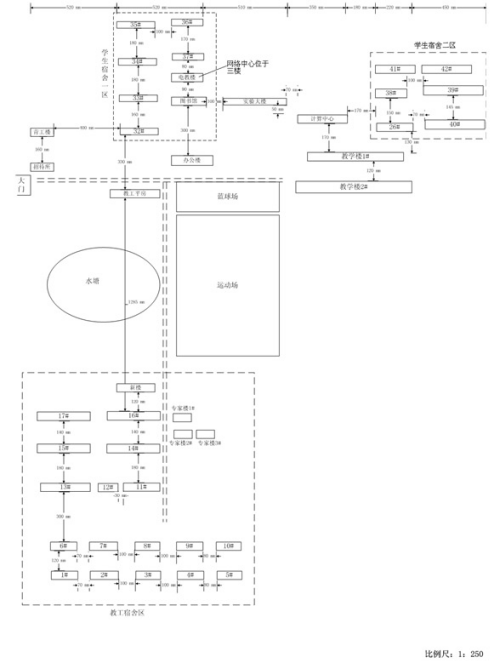

某学院校园网覆盖了41栋楼房，其中学生宿舍12栋，教工宿舍20栋，办公楼、实验大楼、计算中心、电教楼、图书馆、招待所、青工楼各一栋，教学楼两栋。网络管理中心已定在电教楼三楼。具体的建筑物布局如图8-1所示。

 图8-1 某学院校园网建筑布局图

3.校园网网络拓扑结构

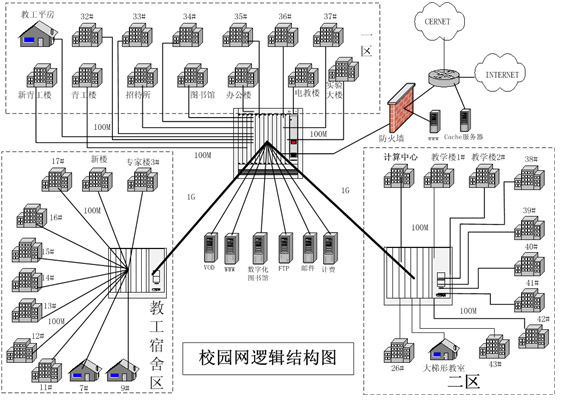

根据用户需求分析，决定某学院的校园网络采用星形网络拓扑结构。学院网络中心的核心交换机为中心点，二区学生宿舍的核心交换机通过2G聚合链路连接网络中心核心交换机，教工区的核心交换机也通过2G聚合链路连接网络中心核心交换机。学生宿舍一区的各楼宇交换机直接汇聚到网络中心交换机。校园网网络拓扑结构，如图8-2所示。

图8-2  校园网网络拓扑结构图

4.通信信息种类和数量

该院的校园网现有电话网络系统已覆盖整个校园，因此本次综合布线工程不考虑语音电话系统，只考计算机信息点。校园网各建筑物信息点分布情况，如表8-1所示，总共计算机信息点为2622个。该信息点的分布设计已经考虑了今后的网络发展的需要，信息点的数量已经预留了一定的数量。
